JH-FGH-A1光纖光柵傾斜儀

概述
JH-FGH-A1光纖光柵傾斜儀根據巖（土）體深部位移變形特點而開發的一款高精度傾角儀，該傳感器用于混凝土壩側向變形的監測；斜坡和人工邊坡滑移面位置和變形方向的確定；基坑開挖、大型洞室邊墻、豎井、隧道、坑道及地下工程周邊地區穩定性監測；滑坡深部位移監測；碼頭、橋基、橋臺、擋土墻等斜度監測。
JH-FGH-A1傳感器采用CAVONO工業級設計，應變結構設計上減小了溫度靈敏系數，在傳感器內部設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量精度不受環境溫度影響。
產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 小型化設計，傳感器直徑只有3mm；
• 安裝方便，既可進行長期監測，又可在短期監測，能重復使用；
• 雙光柵，具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境；
• 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境；
• 穩定性好、可靠性高。

技術參數

項目	參數值
量程（°）	±5
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	2
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ42X105
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接、防水型FC/APC接頭
安裝方式	機械固定

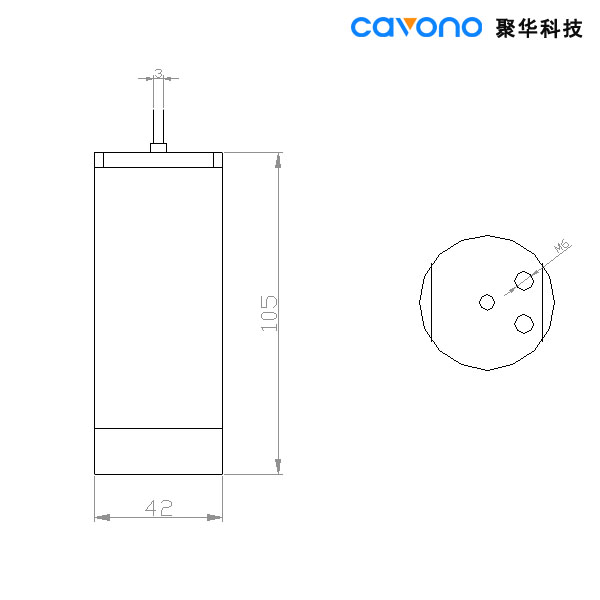

產品尺寸

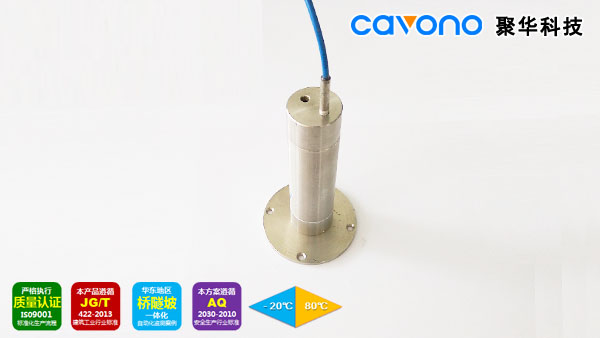

產品外觀

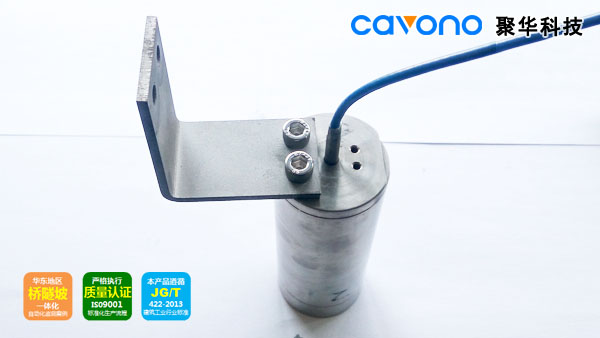

JH-FGH-A1光纖光柵傾斜儀安裝示意圖
