JH-FGA-A101光纖光柵

概述
JH-FGA-A101布拉格光纖光柵，無源、不帶電、本質安全，不受電子干擾和雷擊損傷，廣泛應用于各種光纖光柵傳感器實驗、生產加工。JH-FGA-A101可進一步封裝成不同應用的傳感器。
產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 防水防潮，在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強；
• 不產生靜電或電火花；
• 穩定性好、可靠性高。

技術參數

參數	單位	數值
中心波長	nm	1510 ~ 1590
光柵邊跡		切趾或均勻
波長公差	nm	+/-0.5
光柵長度	mm	3	5	10	15
反射率	--	≥70%	≥75%	≥90%	≥90%
–3dB帶寬	nm	≤0.7	≤0.7	≤0.3	≤0.3
邊模抑制比	dB	≥10		≥15
再涂覆		Acrylate, Polyimide or Metal
抗拉力	Kpsi	≥100
光纖類型	--	SMF-28e Or Polyimide Fiber(OFS BF04446)
光纖終端	--	Bare Fiber, FC/UPC, Or 或者定制
尾纖長度	--	1 meter (Typical)
工作溫度	℃	SMF-28 fiber: -40 ~ 120; Polyimide Fiber: -40 ~ 300

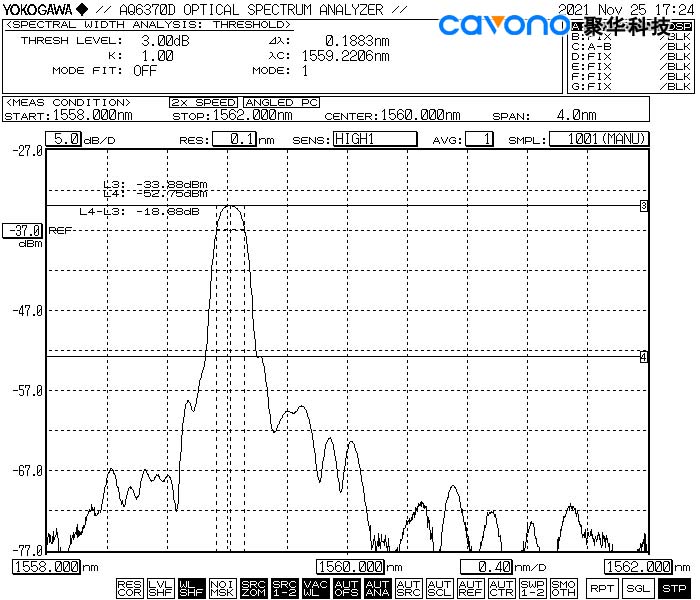

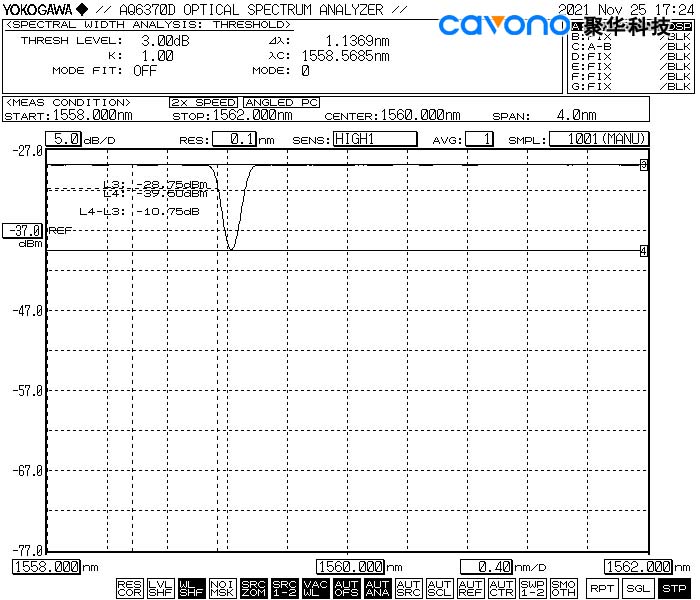

參考光譜
