JH-FBG-B2 便攜式光纖光柵解調儀
概述
JH-FBG-B2光纖光柵便攜式解調儀是聚華科技研發的新一代便攜式解調儀產品，該產品核心技術采用掃描激光光源和可調制濾波器原理設計，采用工業級全金屬面板封裝，具有很好的穩定性和工程適用性特點，尤其適合光纖傳感監測工程施工、各種類型光纖光柵傳感器的研制及測量。該產品可對工程現場光纖傳輸線路損耗或光分路器級連損耗導致的微弱光纖傳感信號進行準確檢測，適用于溫度、應變、壓力、位移等多種類型光纖光柵傳感器的信號解調。該光纖光柵解調儀具有內置低功耗嵌入式處理器設計，性能穩定可靠，可兼顧野外惡劣環境長期在線監測及便攜式檢測兩種應用場合。
應用領域
• 橋梁、大壩、隧道、建筑等土木工程結構施工期現場人工檢測；
• 特種設備結構安全監測；
• 滑坡、泥石流等地質災害監測；
• 野外移動式測量；
• 光電器件測試；
• 其他各種安全監測工程技術測試。
• 特種設備結構安全監測；
• 滑坡、泥石流等地質災害監測；
• 野外移動式測量；
• 光電器件測試；
• 其他各種安全監測工程技術測試。
產品特點
• 掃描激光器+光譜多同步探測技術；
• 1pm分辨率，>50dB的動態探測范圍；
• 兼容國內和國外廠商的同類光纖光柵傳感器。
• 使用靈活，適合于應變、溫度、加速度等多種測量，在一根光纖上可以接入多個傳感器；
• 外型小巧，使用靈活，易攜帶、適合于張力，溫度和壓力等多種測量；
• 優秀的熱穩定性及長期穩定性；
• 操作簡單、界面簡潔；
• 內置單板機，彩色顯示；
• 無風扇嵌入式設計，具有極高的可靠性；
• 10W低功耗，抗震性好；
• 內置絕對波長參考，不需要外部波長校準；
• 支持CAVONO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
• 內置絕對波長參考，不需要外部波長校準；
• 配套軟件功能強大，對外接口易擴展，滿足不同系統定制化開發要求。
• 1pm分辨率，>50dB的動態探測范圍；
• 兼容國內和國外廠商的同類光纖光柵傳感器。
• 使用靈活，適合于應變、溫度、加速度等多種測量，在一根光纖上可以接入多個傳感器；
• 外型小巧，使用靈活，易攜帶、適合于張力，溫度和壓力等多種測量；
• 優秀的熱穩定性及長期穩定性；
• 操作簡單、界面簡潔；
• 內置單板機，彩色顯示；
• 無風扇嵌入式設計，具有極高的可靠性；
• 10W低功耗，抗震性好；
• 內置絕對波長參考，不需要外部波長校準；
• 支持CAVONO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
• 內置絕對波長參考，不需要外部波長校準；
• 配套軟件功能強大，對外接口易擴展，滿足不同系統定制化開發要求。
技術參數
| 項目 | 參數值 |
| 光通道數 | 1 |
| 每通道測點數 | 30，推薦測點數：25 |
| 采樣頻率 | 1Hz |
| 波長測量范圍 | 1525nm~1565nm（1510nm~1590nm可定制） |
| FBG帶寬 | ≤0.3nm |
| 動態范圍 | ≥50dB |
| 波長分辨率 | 1pm |
| 接入光柵要求 | 切趾，反射率﹥90%，帶寬﹤0.25nm |
| 波長重復性 | 2pm |
| 波長精度 | ±1pm |
| 應變測量精度 | ±2με |
| 溫度分辨率 | 0.01℃（典型值） |
| 應變分辨率 | 0.1με（典型值） |
| 分測溫精度 | ±0.2℃（典型值） |
| 工作溫度范圍 | -10℃ ~ +50℃ |
| 存儲溫度 | -40℃ ~ +60℃ |
| 遠程監測能力 | 50km；不考慮額外損耗 |
| 電源 | DC12V，正常工作電流為0.8A，工作電流2A |
| 功耗 | 15W |
| 光學接口 | FC/APC |
| 計算機接口 | 10/100M以太網 |
| 顯示方式 | 8寸工業級液晶顯示屏 |
| 軟件 | 適用于Windows XP及以上的操作系統，支持光譜顯示、波長測量、物理量計算等多種工作模式，支持?jǐn)?shù)據、曲線等顯示方式和可設定時間間隔的數據存儲功能。具備設備在線自診斷功能。 |
| 二次開發接口 | 提供標準API接口方便二次開發和應用集成，可按用戶要求的通訊規約提供相應的接口通信軟件 |
| 外形尺寸 | 274*227*115(mm) |
| 重量 | 1.74kg |

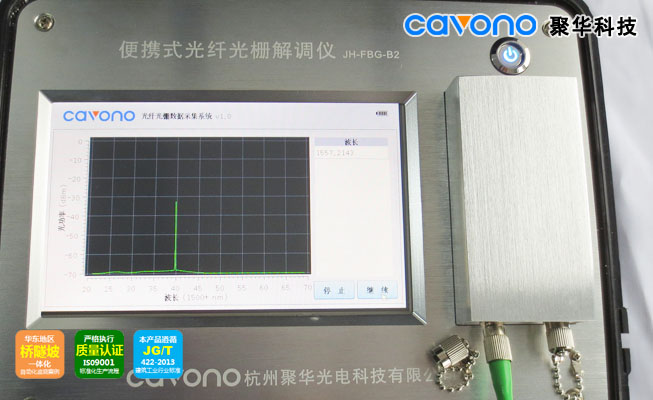

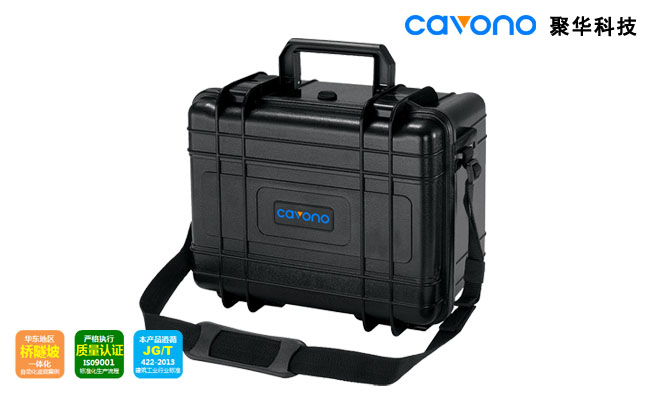

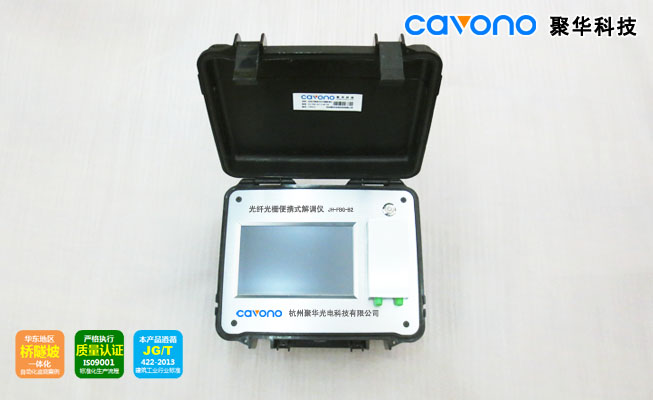

設備外觀
