JH-FBG-C1 光纖光柵解調儀（中高速、小型化）
概述
JH-FBG-C1光纖光柵解調儀是聚華光電新一代光纖光柵解調技術產品，應用于各種光纖光柵傳感器結構在線監測的信號解調和數據在線采集。
JH-FBG-C1基于掃描激光器的光纖光柵解調儀采用動態掃描窄帶半導體激光器作為光源，可在40nm的范圍內進行高分辨率的光纖光柵解調，專為靜態FBG測量設計，可用于溫度、應力、應變、位移、液位等的實時在線監測。
JH-FBG-C1光纖光柵解調儀采用低功耗嵌入式處理器設計，性能穩定可靠，兼顧了工業測量領域長期在線監測和野外工程現場惡劣溫濕度環境的需求。該解調儀具有很高的可靠性和溫度穩定性。
JH-FBG-C1光纖光柵解調儀內置在線校準波長參考模塊，出廠后無需校準，在工作溫度范圍內可保證±1pm的長期測量精度。JH-FBG-C1光纖光柵解調儀具有1/4/8/16/24/32等規格的光纖傳感通道數量，同步采樣速率可在3~2000Hz范圍內設定。
JH-FBG-C1光纖光柵解調儀適用于溫度、應變、壓力、位移、加速度等各種類型光纖光柵傳感器的高速、同步、高精度數據采集，與國內外不同廠商的光纖光柵傳感器具有良好的兼容性。
應用領域
• 橋梁、大壩、隧道、建筑、地鐵、邊坡、鐵路等土術工程結構安全監測
• 樁基礎、錨索、管片等巖土加固措施質量檢測；
• 油罐、隧道等火災自動報警；
• 電力開關柜、電纜等輸變電設備、高壓油罐在線溫度監測；
• 軍事基地、高速鐵路、機場、特種設備等敏感設施周邊安防預警。
• 樁基礎、錨索、管片等巖土加固措施質量檢測；
• 油罐、隧道等火災自動報警；
• 電力開關柜、電纜等輸變電設備、高壓油罐在線溫度監測；
• 軍事基地、高速鐵路、機場、特種設備等敏感設施周邊安防預警。
產品特點
• 外型小巧，使用靈活，便于攜帶、運輸；
• 全通道同步掃描，實時性好，1~ 32通道容量平滑擴展；
• 重復性好，解調精度高，0.1pm分辨率，>50dB的動態探測范圍；
• 3~2000Hz同步采集；
• 優秀的熱穩定性及長期穩定性；
• 內置絕對波長參考，不需要外部波長校準；
• 支持CAVONO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
• 內置絕對波長參考，不需要外部波長校準。
• 全通道同步掃描，實時性好，1~ 32通道容量平滑擴展；
• 重復性好，解調精度高，0.1pm分辨率，>50dB的動態探測范圍；
• 3~2000Hz同步采集；
• 優秀的熱穩定性及長期穩定性；
• 內置絕對波長參考，不需要外部波長校準；
• 支持CAVONO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
• 內置絕對波長參考，不需要外部波長校準。
技術參數
| 項目 | 參數值 |
| 波長范圍 | 40 nm (1528 ~ 1568 nm) |
| 掃描頻率 |
低速：3Hz（全通道同步掃描） 中速：100Hz（全通道同步掃描） 高速：1000/2000Hz（全通道同步掃描） |
| 光通道數 |
3Hz：32通道 100Hz：32通道 1000/2000Hz：8通道 |
| 單通道傳感器數 | 30 |
| 波長分辨率 | 0.1pm |
| 波長重復性 | ≤1 pm |
| 波長測量精度 | ± 1 pm |
| 動態范圍 | ＞ 25 dB |
| 增益控制 | 每通道自動增益 |
| 通訊接口 | RS232（控制信號）；RJ45網口（波長數據接口） |
| 光纖接口 | FC/APC |
| 供電 | 5V DC/ 4A |
| 功耗 | < 10 W |
| 工作溫度 | -5 ~ 60 ℃ |
| 軟件 |
適用于Windows XP及以上的操作系統，支持光譜顯示、波長測量、物理量計算等多種工作模式，支持?jǐn)?shù)據、曲線等顯示方式和可設定時間間隔的數據存儲功能。具備設備在線自診斷功能。 數據協議：UDP協議 |
| 二次開發接口 | 開放UDP數據協議，方便二次開發 |
| 外形尺寸 |
1~4通道：130*115*30(mm) 8~16通道：202*163*70(mm) 24~32通道：235*181*72(mm) |
| 重量 |
1~4通道：0.8kg 8~16通道：1.8kg 24~32通道：2.2kg |
產品外觀

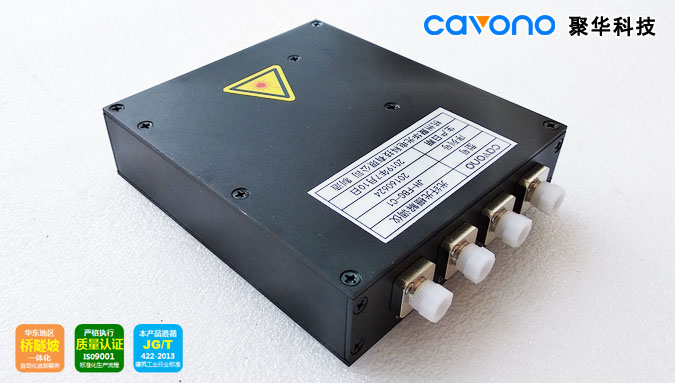

JH-FBG-C1光纖光柵解調儀（4通路）

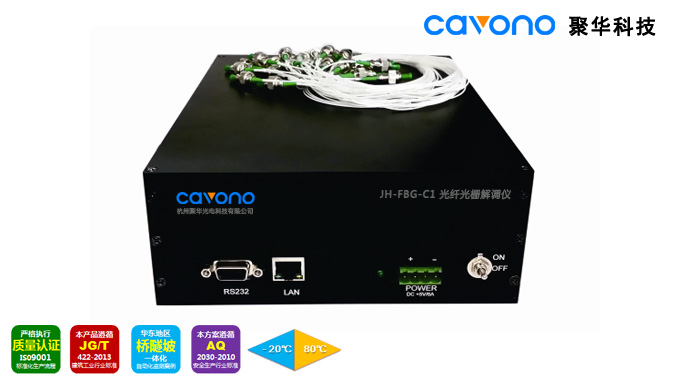

JH-FBG-C1光纖光柵解調儀（8通路/1000Hz）

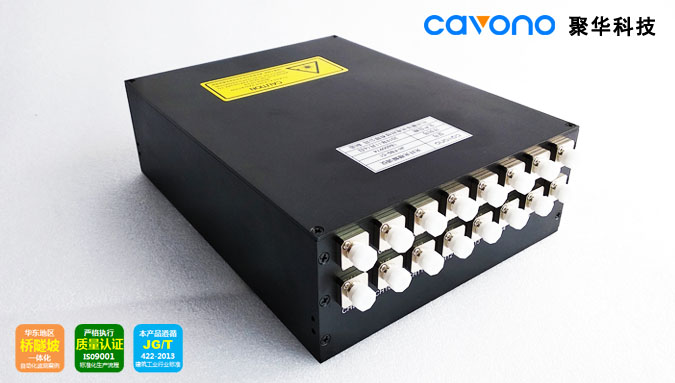

JH-FBG-C1光纖光柵解調儀（16通路）

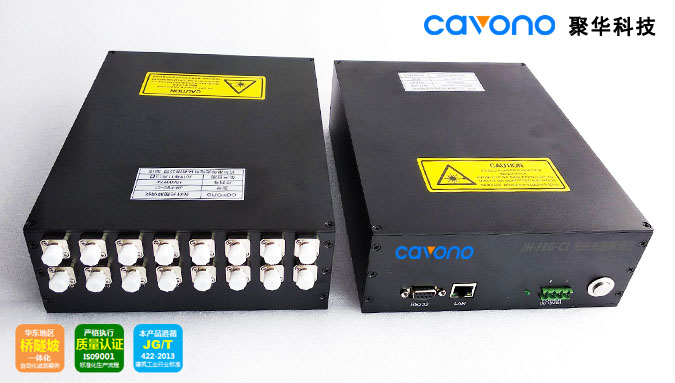

JH-FBG-C1光纖光柵解調儀（16通路 ，前后面板）
JH-FBG-C1光纖光柵解調儀（24~32通路）
