JH-FBG-D2光纖光柵解調儀
概述
JH-FBG-D2光纖光柵解調儀是聚華光電新一代光纖光柵解調技術產品，該系列產品采用掃描激光技術的光纖光柵傳感調制解調，可廣泛應用于橋梁、隧道、石油石化、電力電網、航空航海、核電軍工等領域的溫度、應變、壓力、位移等物理量的長期高精度監測。
JH-FBG-D2光纖光柵解調儀系統實現自動溫度補償和自動校準，高穩定、高可靠，系統設備功能強大，傳感器擬合可任意物理量動態補償，對非線性傳感器完美支持分段擬合。
JH-FBG-D2光纖光柵解調儀采用低功耗Linux嵌入式處理器設計，性能穩定可靠，兼顧了工業測量領域長期在線監測和野外工程現場惡劣溫濕度環境的需求。該解調儀具有很高的可靠性和溫度穩定性。
應用領域
• 橋梁、大壩、隧道、建筑、地鐵、邊坡、鐵路等土術工程結構安全監測
• 樁基礎、錨索、管片等巖土加固措施質量檢測；
• 油罐、隧道等火災自動報警；
• 電力開關柜、電纜等輸變電設備、高壓油罐在線溫度監測；
• 軍事基地、高速鐵路、機場、特種設備等敏感設施周邊安防預警。
• 樁基礎、錨索、管片等巖土加固措施質量檢測；
• 油罐、隧道等火災自動報警；
• 電力開關柜、電纜等輸變電設備、高壓油罐在線溫度監測；
• 軍事基地、高速鐵路、機場、特種設備等敏感設施周邊安防預警。
產品特點
• 外型小巧，使用靈活，便于攜帶、運輸；
• 全通道同步掃描，實時性好，1~ 16通道容量平滑擴展；
• 重復性好，解調精度高，1pm分辨率，2pm精度，>50dB的動態探測范圍；
• 1~200Hz同步采集；
• 優秀的熱穩定性及長期穩定性；
• 內置絕對波長參考，不需要外部波長校準；
• 支持CAVONO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
• 內置絕對波長參考，不需要外部波長校準。
• 全通道同步掃描，實時性好，1~ 16通道容量平滑擴展；
• 重復性好，解調精度高，1pm分辨率，2pm精度，>50dB的動態探測范圍；
• 1~200Hz同步采集；
• 優秀的熱穩定性及長期穩定性；
• 內置絕對波長參考，不需要外部波長校準；
• 支持CAVONO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
• 內置絕對波長參考，不需要外部波長校準。
技術參數
| 項目 | 參數值 |
| 波長范圍 | 40nm（1525-1565nm） |
| 掃描頻率 |
1~200Hz（全通道同步掃描） （支持頻率：1Hz、20Hz、50Hz、100Hz、200Hz） |
| 最大光通道數 | 16通道 |
| 單通道最大傳感器數 | 16 |
| 波長分辨率 | 1pms |
| 波長重復性 | ≤ 2 pm |
| 波長測量精度 | ± 1pm |
| 動態范圍 | ＞ 25 dB |
| 增益控制 | 每通道自動增益 |
| 通訊接口 | RJ45網口 |
| 光纖接口 | FC/APC |
| 供電 | 24V DC/3A |
| 功耗 | <10 W |
| 工作溫度 |
普通款：0 ~ 50 ℃ 特種款：-40 ~ 80 ℃ |
| 軟件 | 適用于Windows XP及以上的操作系統，支持光譜顯示、波長測量、物理量計算等多種工作模式，支持?jǐn)?shù)據、曲線等顯示方式和可設定時間間隔的數據存儲功能。具備設備在線自診斷功能。 |
| 二次開發接口 | 開放網絡數據協議，方便二次開發 |
| 外形尺寸 | 310*220*45(mm) |
| 重量 | 1.5kg |

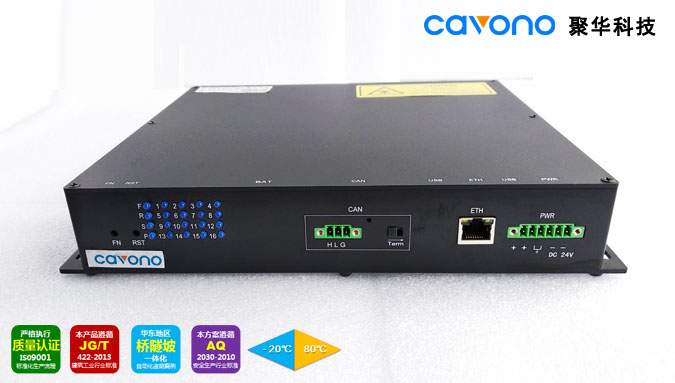

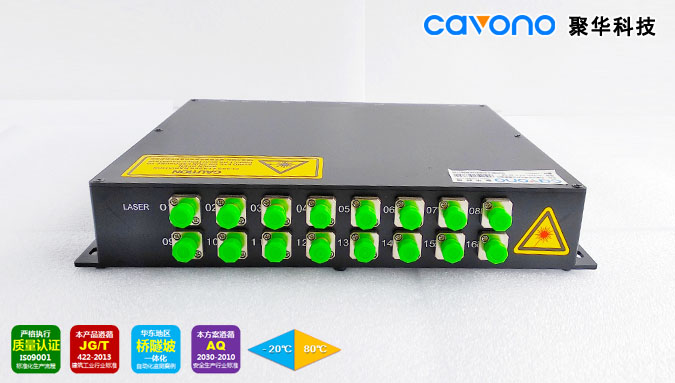

產品外觀
JH-FBG-D2光纖光柵解調儀
