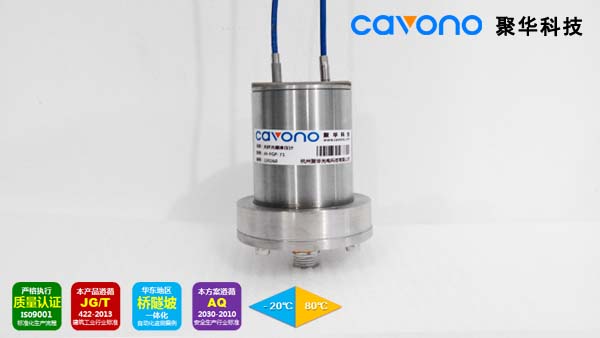

JH-FGP-C4 光纖光柵高精度液位計（水位計）

概述
JH-FGP-C4光纖光柵高精度液位計適用于各種液體液面高度的精確測量以及量水堰堰上水頭及其它需要對細微的水位變化進行精確測量的場合。該傳感器應用于豎井、電纜井、水塔、各種儲罐等液位的實時在線監測。該款光纖光柵液位計也適用于各種液體液面高度的精確測量、連通管方法測量撓度和沉降測量以及高鐵地鐵路基沉降、隧道沉降的實時在線監測。
JH-FGP-C4傳感器采用光纖無電探測技術，在結構設計上采用獨有的壓力彈性元件作為傳感基底，防水防潮、具有長期可靠性好等特點。
液壓擾度（沉降）監測系統由多只JH-FGP-C4傳感器組成，該系統通過密閉通液管連接，一端接儲液罐，儲液罐用于解決環境溫度變化對通液管液體縮脹影響，當傳感器垂直位移發生變化，通過測量傳感器的液壓來獲取該監測點的垂直擾度。該監測系統與靜力水準儀擾度監測相比，具有精度高、穩定性好、施工簡單、工程適用性強的特點。
JH-FGP-C4傳感器主要應用于小量程、高精度的應用環境。

產品特點
• 防水防潮、對電磁干擾不敏感，長期可靠；
• 在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，抗腐蝕、抗污染、抗雷擊能力強；
• 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境；
• 布置簡單，可與其他類型光纖光柵傳感器混合使用。

技術參數

項目	參數值
量程	500，1000
精度	0.4%F.S.
分辨率	0.1% F.S.
光柵數量	2
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-10~60
尺寸	Φ60X90
連接方式	熔接、防水型FC/APC接頭
安裝方式	機械固定

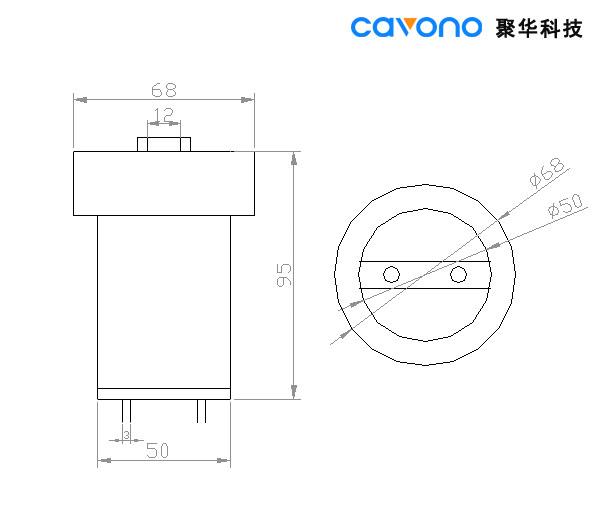

產品尺寸
