JH-FGP-C2 光纖光柵液位計（沉降、擾度）

概述
JH-FGP-C2光纖光柵液位計II適用于各種液體液面高度的精確測量、連通管方法測量撓度和沉降測量，可監測，可監測到0.1mm的液位變化。該傳感器應用于高鐵地鐵路基沉降、隧道沉降的實時在線監測。
JH-FGP-C2傳感器采用光纖無電探測技術，在結構設計上采用獨有的壓力彈性元件作為傳感基底，防水防潮、具有長期可靠性好等特點。
液壓擾度（沉降）監測系統由多只JH-FGP-C2傳感器組成，該系統通過密閉通液管連接，一端接儲液罐，儲液罐用于解決環境溫度變化對通液管液體縮脹影響，當傳感器垂直位移發生變化，通過測量傳感器的液壓來獲取該監測點的垂直擾度。該監測系統與靜力水準儀擾度監測相比，具有精度高、穩定性好、施工簡單、工程適用性強的特點。

產品特點
• 防水防潮、對電磁干擾不敏感，長期可靠；
• 在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，抗腐蝕、抗污染、抗雷擊能力強；
• 內部光纖應變?cè)捎媒饘倩庋b，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境；
• 布置簡單，可與其他類型光纖光柵傳感器混合使用。

技術參數

項目	參數值
量程	100,200,500
精度	0.5%F.S.
分辨率	0.1% F.S.
光柵數量	2
光柵中心波長(nm)	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ76X135
連接方式	熔接、防水型FC/APC接頭
安裝方式	機械固定

產品尺寸


工作原理

光纖光柵傳感器安裝示意圖(傳感器通過通液管與儲液罐相連)



存在較大高差的情況下需要設計多個通液區段，兩個相鄰?fù)ㄒ簠^(qū)段通過轉點實現

產品外觀

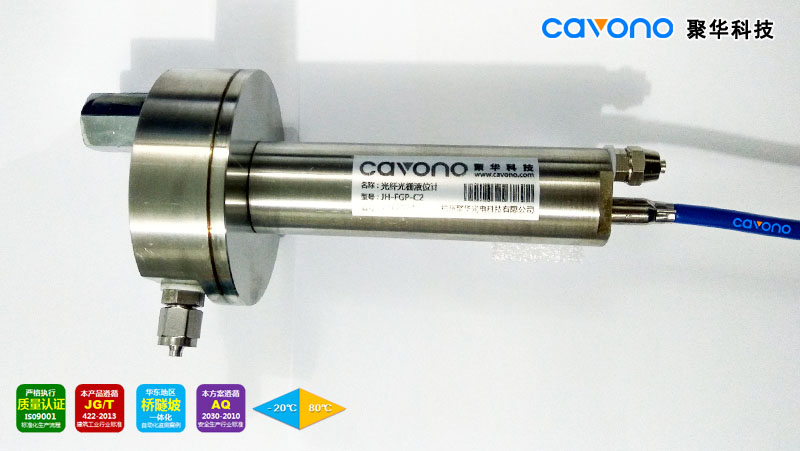

JH-FGP-C2 光纖光柵液位計（沉降、擾度）


JH-FGP-C2 光纖光柵液位計及安裝支架


基于液位計原理的新一代JH-FGD-C2 光纖光柵靜力水準儀
