JH-FGP-C3光纖光柵靜力水準儀II

概述
JH-FGP-C3光纖光柵靜力水準儀用于監測多點相對沉降量，即各測點的垂直位移相對于基準點的變化，以此精準計算各測點的相對沉降量。該傳感器主要用于鐵路、地鐵、路基沉降、隧道沉降、大壩及各種結構沉降的高精度實時監測，也可用于橋梁擾度和其他結構垂直變形的監測。
JH-FGP–C3光纖光柵靜力水準儀采用光纖無電探測技術，在結構設計上采用獨有的壓力彈性元件作為傳感基底，防水防潮、具有長期可靠性好等特點。
液壓擾度（沉降）監測系統由多只JH-FGP–C3光纖光柵靜力水準儀組成，該系統通過密閉通液管連接，一端接儲液罐，儲液罐用于解決環境溫度變化對通液管液體縮脹影響，當傳感器垂直位移發生變化，通過測量傳感器的液壓來獲取該監測點的垂直擾度。該監測系統與靜力水準儀擾度監測相比，具有精度高、穩定性好、施工簡單、工程適用性強的特點。
與JH-FGD-C2型靜力水準儀相比，JH-FGP–C3傳感器具有工程適用性強，穩定性好，精度高等特點。
JH-FGP–C3光纖光柵靜力水準儀是JH-FGD-C2型靜力水準儀換代產品。

產品特點
• 防水防潮、對電磁干擾不敏感，長期可靠；
• 在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，抗腐蝕、抗污染、抗雷擊能力強；
• 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境；
• 布置簡單，可與其他類型光纖光柵傳感器混合使用。

技術參數

項目	參數值
量程	100,200,500
精度	0.5%F.S.
分辨率	0.1% F.S.
光柵數量	2
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ76X135
連接方式	熔接、防水型FC/APC接頭
安裝方式	機械固定

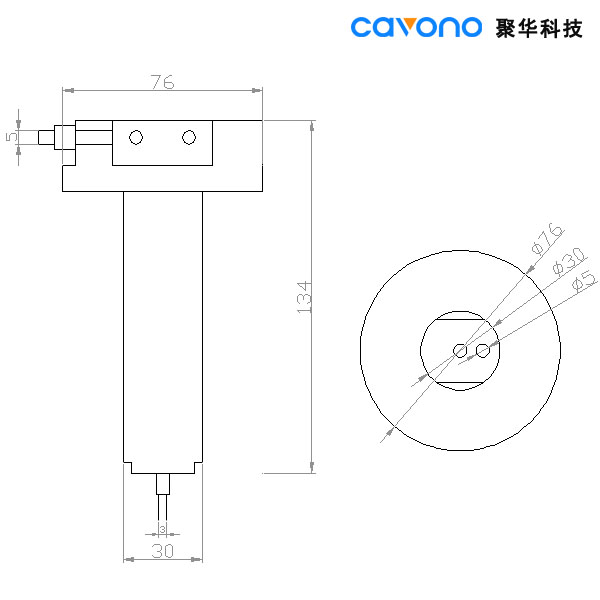

產品尺寸


工作原理

光纖光柵傳感器安裝示意圖(傳感器通過通液管與儲液罐相連)



存在較大高差的情況下需要設計多個通液區段，兩個相鄰?fù)ㄒ簠^(qū)段通過轉點實現

產品外觀

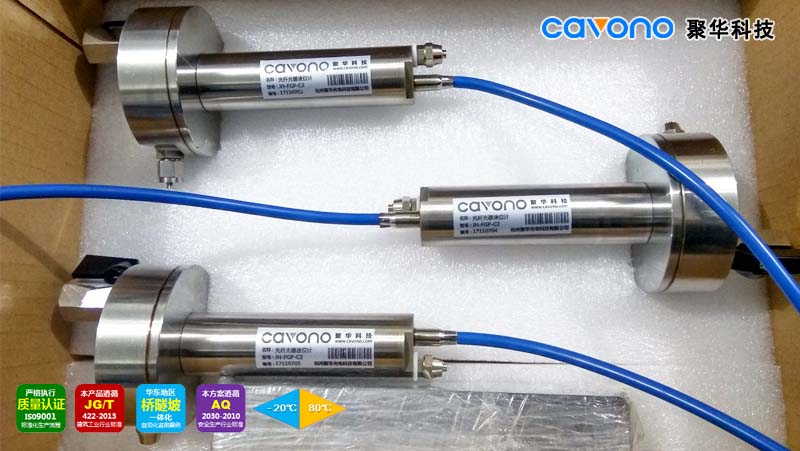

JH-FGP-C3 光纖光柵靜力水準儀（沉降、擾度）


JH-FGP-C3 光纖光柵靜力水準儀及安裝支架
