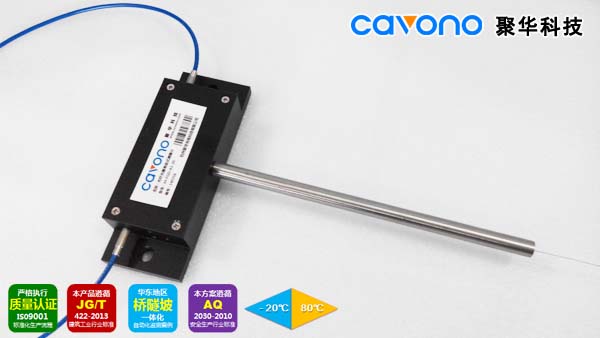

JH-FGD-B1 光纖光柵位移計

概述
JH-FGD-B1光纖光柵位移計用于測量混凝土裂縫、結構縫、形變位移等測量，主要用于測量表面縫的開合度、混凝土的施工縫，也可測量土體的張拉縫與巖石和混凝土的裂縫。該傳感器采用探桿安裝方式，可以準確、快速測定橋梁、隧道、大壩、地下工程、邊坡的位移形變。
JH-FGD-B1傳感器在結構設計上，在應變結構設計上減小了溫度靈敏系數，在傳感器內部設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量精度不受環境溫度影響。
JH-FGD-B1傳感器在應用上支持伸縮拉桿和拉線兩種方式來實現對伸縮位移的精準測量，可多只組裝成多點位移計。

產品特點
• 在惡劣環境下性能優越，抗機械疲勞；
• 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境。

技術參數

項目	參數值
量程	0~200
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	1
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	150X50X30
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接、防水型FC/APC接頭
安裝方式	機械固定

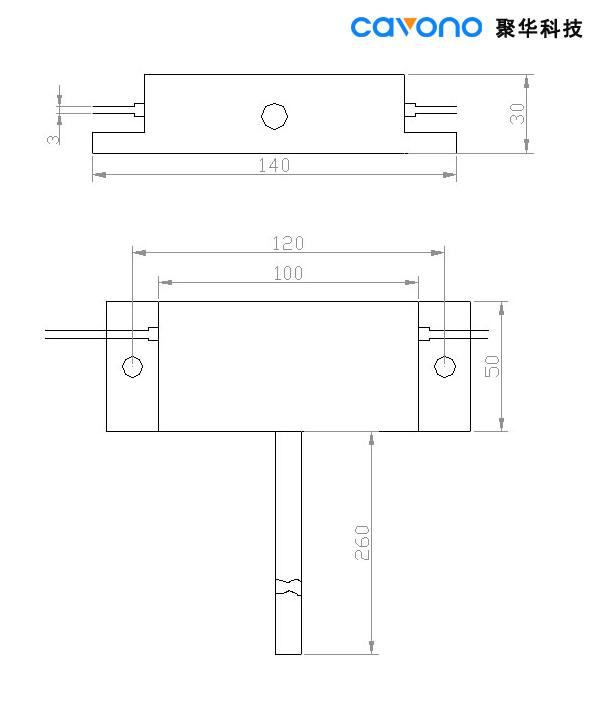

產品尺寸
