JH-FGS-B4光纖光柵應變計（微型）

概述
JH-FGS-B4光纖光柵應變計（微型）主要用于各種結構物表面的應力應變監測，產品采用特有的彈性梁結構，具有較高的測量分辨率和測量精度。
該產品采用小型化結構設計，傳感器直徑只有3mm，標距從50mm到200mm可定制，適合小型化安裝空間的要求。
現場安裝時先將兩端的底座點焊或用螺栓固定在被測點兩端，然后通過螺母將傳感器方便地固定在底座上，在一些臨時性監測實驗場合，亦可膠粘方式直接將傳感器固定在結構表面。
產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 小型化設計，傳感器直徑只有3mm；
• 安裝方便，既可進行長期監測，又可在短期監測，能重復使用；
• 雙光柵，具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境；
• 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境；
• 穩定性好、可靠性高。

技術參數

項目	參數值
量程（με）	±1500
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光柵數量	1
光柵中心波長(nm)	1528~1563
反射率	≥85%
工作溫度范圍（℃）	-30~85
尺寸	Φ3x50,Φ3x100,Φ3x150
尾纖	PE披覆鎧裝光纜，兩端各1.5m，可定制
連接方式	熔接或FC/APC接頭
安裝方式	焊接/粘接/螺栓固定

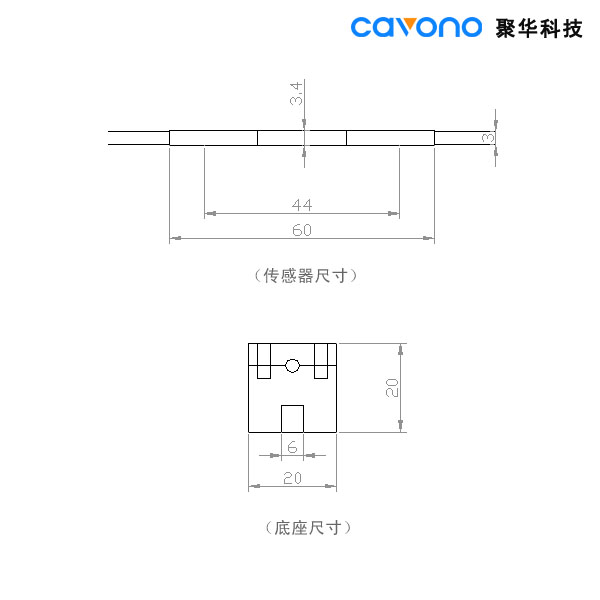

產品尺寸

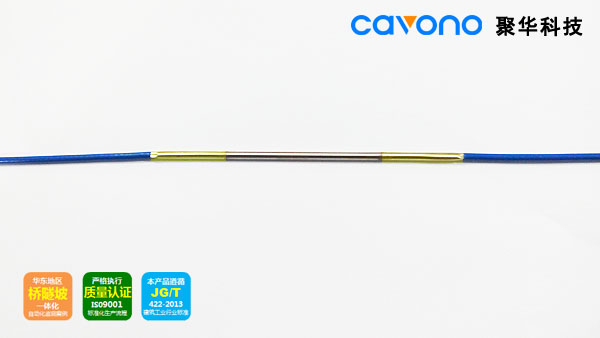

產品外觀

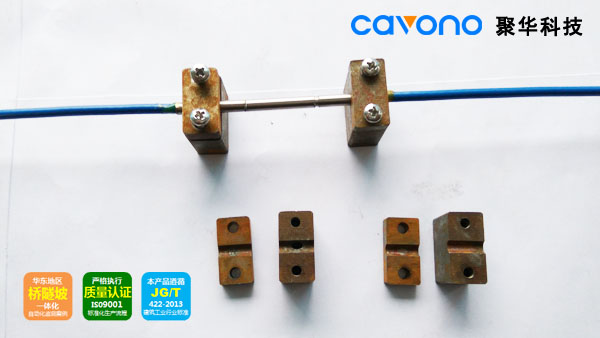

JH-FGS-B4光纖光柵應變計（微型）安裝示意圖
