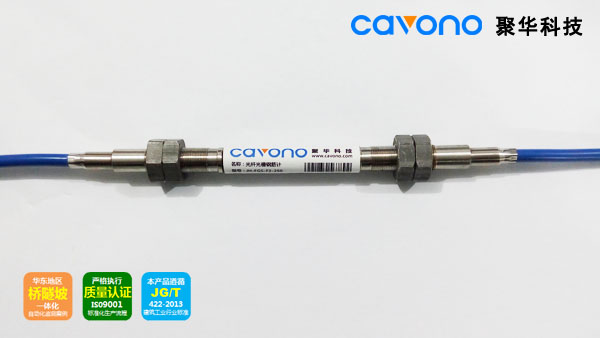

JH-FGS-F2 光纖光柵鋼筋計（應力）

概述
JH-FGS-F2光纖光柵鋼筋計（應變型）應用于不同規格鋼筋應力、錨桿應力的準確測量，是聚華科技針對橋梁混凝土箱梁、大壩壩體、高層建筑樁基及礦井巷道圍巖內部應力變形測量需求開發的高性能測力計。該傳感器廣泛用于橋梁，大壩，基坑建筑，隧道，船舶及其他大型結構的長期健康監測，適應不同規格鋼筋應力測量，也可用于其他類似鋼結構應力的測量。
JH-FGS-F2基于CAVONO工業級設計，采用應變計結構設計，安裝方便，用于不同規格鋼筋結構應力的準確測量，不需要將被測鋼筋截?cái)唷?br /> 現場安裝時，直接將傳感器兩端底座焊接在被測混凝土結構主應力鋼筋上，然后將傳感器安裝在兩端底座上，通過兩邊螺母可以精準調整預張拉狀態，直接測量主應力鋼筋內力。
該產品采用Φ6.0鎧裝尾纖封裝，植入成活率高。產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 長期穩定性好，埋入存活率高；長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境。

技術參數

項目	參數值
量程（KN）	拉伸：0~250 壓縮：0~150
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	1
光柵中心波長(nm)	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ15X150
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接、防水型FC/APC接頭
安裝方式	兩端焊接/并置式埋入

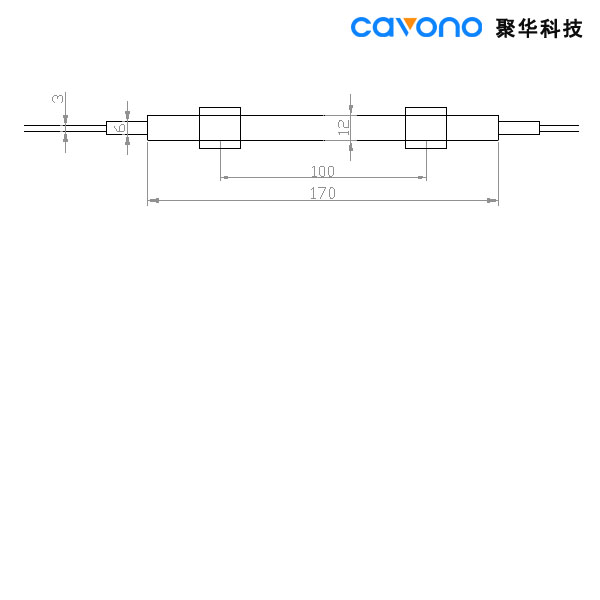

產品尺寸
