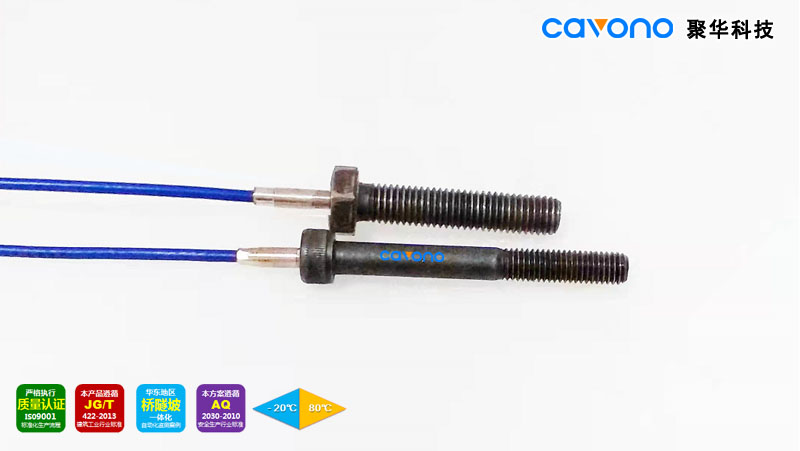

JH-FGS-E1光纖光柵螺栓應力計
概述
JH-FGS-E1光纖光柵螺栓應力計主要用于螺栓內部拉壓應力應變應變測量,以便于長期觀測器結構應力應變的變化并進行狀態分析。
該產品采用特有的彈性梁結構,具有較高的測量分辨率和測量精度,其內部敏感元件,無電源、本質安全、不受電磁干擾及雷擊損傷,且可通過光纖進行長距離傳輸(30km)。產品符合國家建筑工業行業標準JG/T 422-2013。
產品特點
• 長期穩定性好,埋入存活率高;長期零點穩定、溫度漂移微小、安裝操作簡便、動態特性良好;
• 尾纖采用耐腐蝕PU披覆鎧裝光纜,具有優異耐溫性能和耐腐蝕、耐老化性能,適應長期野外環境。
技術參數
項目 | 參數值 |
量程(με) | 4000 |
精度(με) | 1%F.S. |
分辨率(με) | 0.1% F.S. |
光柵數量 | 1 |
光柵中心波長(nm) | 1528~1563 |
反射率 | ≥85% |
工作溫度范圍(℃) | -30~85 |
尺寸 | 根據螺栓規格進行定制 |
尾纖 | 耐腐蝕PU披覆鎧裝光纜,單端1.5m,可定制 |
連接方式 | 熔接或FC/APC接頭 |
安裝方式 | 機械固定 |
