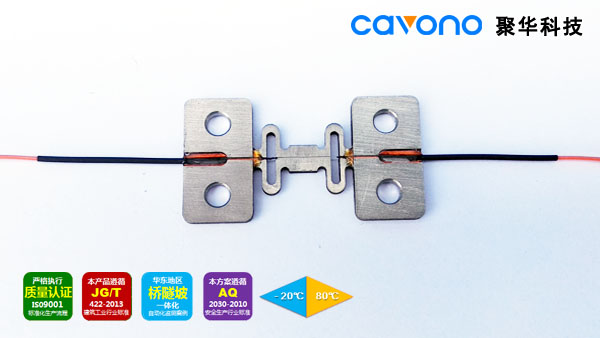

JH-FGS-C1 光纖光柵金屬表面應變傳感器

概述
JH-FGS-C1光纖光柵金屬表面標準型應變計主要用于結構物表面應變測量，尤其適用于表面平整的金屬結構物表面，用于橋梁、大壩、隧道及其他大型結構的長期健康監測。
JH-FGS-C1采用特有膠裝技術，保證了其長期穩定性，測量參數與傳統電阻應變片靈敏度和精度相同，而JH-FGS-C1傳感器應變量程更大，疲勞壽命更是比電阻應變片長100倍。JH-FGS-C1光柵傳感器適合用在工程現場等惡劣環境中，它具有如防電磁干擾，傳輸距離長，復用簡單等優點。
現場安裝時將傳感器點焊在在結構物表面。
產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 安裝快速，簡單，可重復使用；
• 堅固的點焊式封裝；
• 雙端出纖，一根光纖上可串聯多個傳感器；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境；
• 穩定性好、可靠性高。

技術參數

項目	參數值
量程（με）	±2000
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光柵數量	1
光柵中心波長	1528~1563
反射率	≥85%
工作溫度范圍（℃）	-30~85
尺寸	25x50x3
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接
安裝方式	點焊、膠粘
