JH-FGS-D1 光纖光柵應變計（橡膠材料）

概述
JH-FGS-D1非金屬光纖光柵應變計應用于古建筑結構、大型空間結構、交通工程、地球勘察、能源和生物醫療裝備監測的應變測量。該傳感器用傳統方法膠接到材料結構上，安裝十分簡單。
JH-FGS-D1基于CAVONO革命性技術設計，為確保長期穩定性，設計中融合了材料科學方法及用于高性能可調諧器件生產的核心光學技術，是一款理想的替代電應變傳感器的產品。
現場安裝時，用膠接方式將傳感器固定在結構物表面。安裝好傳感器后，可以在其表面覆蓋一層保護材料，對傳感器起到長期保護的作用。
產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 高精度，長期穩定性好，在惡劣環境下性能優越，抗機械疲勞；
• 多個傳感器陣列，一根光纖上串聯多個傳感器；
• 非電相關傳感器，消除電回聲探測和電火花危險，不受電磁干擾；
• 適合應用于惡劣環境，體積小，玻璃光纖制造，使用非可見光，本身不產生電磁波；
• 衍生不同類型傳感器可測量多種參數，如應變、溫度、位移、壓力等；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境。

技術參數

項目	參數值
量程（με）	±2000
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光柵數量	1
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~85
尺寸	45 x10 x 1
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接或FC/APC接頭
安裝方式	點焊/膠接

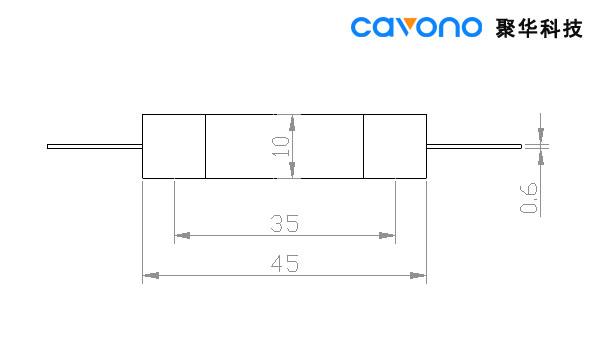

產品尺寸
