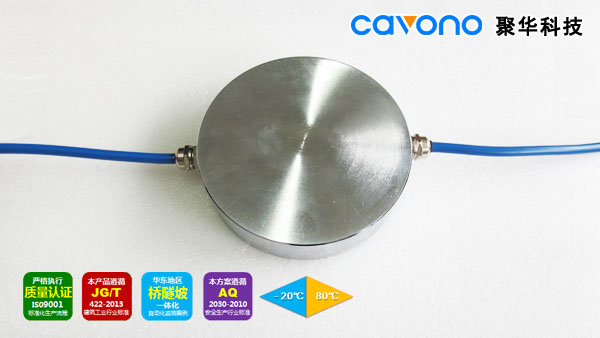

JH-FGS-H1 光纖光柵土壓力計
概述
JH-FGS-H1光纖光柵土壓力計是優質采用恒彈性合金作為壓力變送器件，利用光纖光柵的應變傳感特性研制而成的一種新型土壓力計，該土壓力計用于長期埋設在土體或土石體內部，測量土中建筑物（結構物）如：擋土墻、橋墩、管道、鉆孔樁及隧洞襯砌等的接觸壓力。
JH-FGS-H1在環型彈性基底上設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量精度不受環境溫度影響。
產品特點
• 長期穩定性好，埋入存活率高；
• 在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強；
• 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境
• 準分布式測量，在一根光纖上可以并聯多個傳感器（典型：12只）
• 內部安裝一只光纖光柵溫度傳感器，用以補償溫度變化引起的影響
• 布置簡單，可與其他類型光纖光柵傳感器混合使用。
技術參數
產品尺寸
JH-FGS-H1在環型彈性基底上設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量精度不受環境溫度影響。
產品特點
• 長期穩定性好，埋入存活率高；
• 在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強；
• 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境
• 準分布式測量，在一根光纖上可以并聯多個傳感器（典型：12只）
• 內部安裝一只光纖光柵溫度傳感器，用以補償溫度變化引起的影響
• 布置簡單，可與其他類型光纖光柵傳感器混合使用。
技術參數
| 項目 | 參數值 |
| 量程（MPa） | 0.4、1、2、5 |
| 精度 | 1%F.S. |
| 分辨率 | 0.1% F.S. |
| 光柵數量 | 2 |
| 光柵中心波長 | 1528~1563 |
| 反射率 | ≥80% |
| 工作溫度范圍（℃） | -30~80 |
| 尺寸 | Φ120X30 |
| 尾纖 | 耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制 |
| 連接方式 | 熔接、防水型FC/APC接頭 |
| 安裝方式 | 直接埋設 |

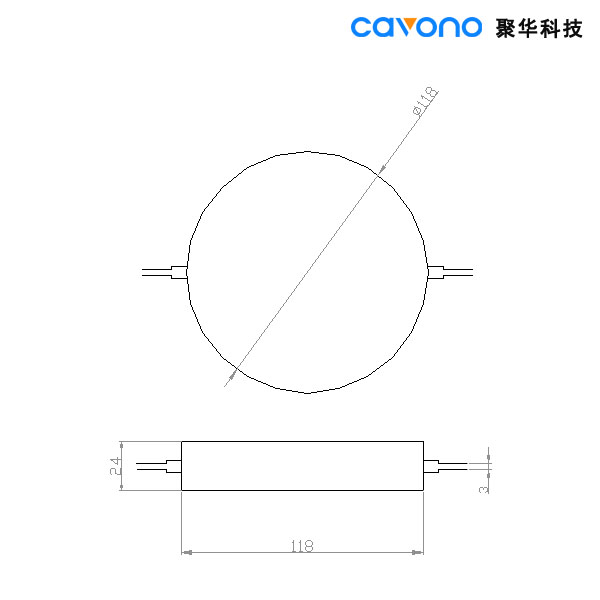

產品尺寸
