研究意義：鋼筋腐蝕將導致鋼筋體積大大增加，混凝土保護層開裂、剝落，結構承載力下降，甚至倒塌。
傳感器的監測原理：設置一個光纖光柵傳感器來監測由于鋼筋腐蝕體積變化所引起的光柵應變，通過監測光纖光柵波長的漂移可以直接測量鋼筋腐蝕程度。

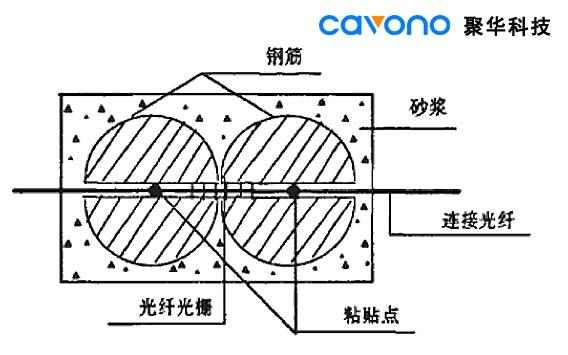

傳感器結構
具體制作方法是：選取與工程所用鋼筋材質相同的兩根鋼筋棒，鋼筋直徑與工程所用鋼筋相同，沿直徑方向剖為兩半，并在直徑位置處刻一通槽，供光纖光柵放置。然后將兩個半邊鋼筋棒靠緊，將光纖光柵放置在槽內，使光柵部分位于兩鋼筋中間，拉緊光纖光柵，然后采用AB膠將光纖粘貼在鋼筋內部的槽內，等待AB膠干了以后，將另外兩半鋼筋合攏，使兩鋼筋棒靠緊，鋼筋腐蝕光纖光柵傳感器制作完畢后，再采用厚度約10mm的標號為C20的水泥砂漿外封裝。

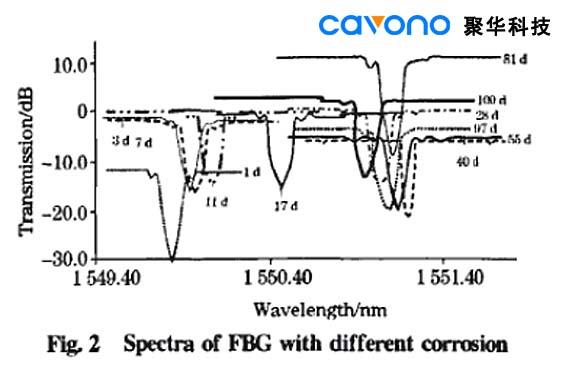

可見：隨著鋼筋腐蝕的加劇，F(xiàn)BG的光譜中心波長發生位移，其位移可達1.272nm，在109 d時，光柵位移下降，證明光柵粘結處出現了滑移，傳感失效。

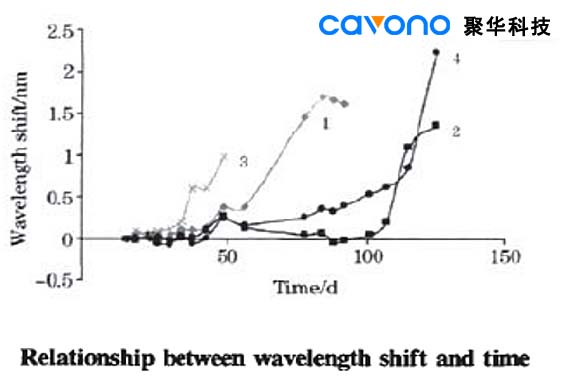

（1）在監測初期，波長位移都呈現上下波動，沒有明顯的增加，這是因?yàn)樵诔跗阡摻钸€并未出現明顯的腐蝕，而混凝土的收縮、鋼筋腐蝕對周?chē)炷量紫兜奶畛涞纫蛩?，都?huì)影響光柵波長的移動。
（2）隨時間增加，這4組光柵波長都出現了明顯的增加，證明鋼筋腐蝕體積膨脹使光柵承受了明顯的拉力，光柵中心波長值持續增加。
（3）這4組數據并不是在同一時間出現明顯的光柵波長位移的增加，而且光柵波長位移隨時間增加的速率不同，這都是因?yàn)槊恳唤M加速腐蝕的電流不同，而且電流沒有保持時間的一致性，因此每個傳感器中鋼筋腐蝕速率不同。
推薦光纖光柵鋼筋計：

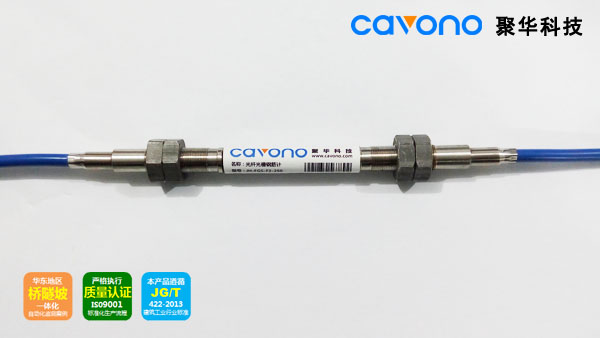

JH-FGS-F2光纖光柵鋼筋計（應變）
參考文獻：李俊，吳瑾，高俊啟， “一種監測鋼筋腐蝕的光纖光柵傳感器的研究”，光譜學與光譜分析
