摘要：本文通過在杭千高速隧道群監測的實踐，對隧道監測項目的選擇和測點布置問題進行了詳細闡述，提出了在不同監測目的下選擇合適的監測項目和合理的測點布置，可以起到事半功倍的效果，以供隧道監測工作者參考。
引言
自從奧地利的拉布西維茲（ V.Rabcewicz） 于1948 年提出新奧法以來，新奧法已在我國各山嶺公路隧道中得到了廣泛應用。眾所周知，監控量測作為新奧法的三要素之一，對于隧道施工安全和施工過程控制都起著至關重要的作用[1]。然而在隧道施工監控量測過程中，監測項目的選擇和測點的布置是檢驗監控量測效果的關鍵所在。如果監控項目選擇不合適，不但浪費人力物力，也會使監測效率大打折扣，而測點布置位置的選擇更是監測數據有效性的保證。
數據采集的高效和可靠性是隧道監控量測有效性的保證。所以要高效就需要根據隧道圍巖狀況對規范中所規定的量測內容有選擇性的進行動態布置。而可靠性就是要有選擇性的對隧道關鍵位置進行布置，不能死搬硬套的按規范斷面布置間距或位置進行布置，這就需要監測工作者對隧道的地質圍巖狀況非常了解，并實施監測位置的動態布置，只有這樣才能保證監測數據的及時性和有效性。所以在目前公路隧道施工監測中，監測內容的選擇和測點位置的布置已越來越受到監測工作者的重視。下面筆者就根據在浙江省杭千高速公路隧道群施工中監測的經驗，總結如何進行監測項目的選擇和測點的布置，以供參考。
1 公路隧道的監測項目選擇
在選擇監測項目時，首先需明確隧道監測的目的，根據不同要求進行確定。從監測目的出發，通常可以從三個方面進行監測項目的選擇，包括優化施工順序、施工安全和科學研究。
通常在隧道施工過程中，相關四方包括建設方、設計方、施工方和監理方關心的就是隧道施工安全，而優化施工順序也是必不可少的，如果需要為相似工程提供更多的經驗和數據，以進一步指導隧道設計和施工，則需進一步進行相關的科學研究。下面就說明如何從以上三個方面出發進行監測項目的選擇，并以杭千高速公路隧道施工安全監測為例說明監測項目的選擇。
1.1 優化施工順序
如果單從優化施工順序來說，我們關心的是隧道圍巖變形的情況。所以從這個角度出發，監測項目中的變形監測項目是需要重點選擇的。
從施工經驗出發，一般選用的監測項目是周邊收斂和拱頂下沉，可以說這兩個項目在一般隧道監測中都是必不可少的。因?yàn)楦鶕?jù)《公路隧道施工技術規范》（JTJ042-94）規定[2]，判定圍巖變形是否穩定主要靠這兩項數據，通過其決定下一步采取何種施工方案。如規范規定：①當位移-時間曲線出現反彎點時，則表明圍巖和支護已呈不穩定狀態，此時應密切監視圍巖動態，并加強支護，必要時暫停開挖。②二次襯砌的施工應滿足周邊收斂速率小于0.1~0.2mm/d，或拱頂下沉速率小于0.07~0.15mm/d。
通過以上分析表明，只要有通過圍巖位移的測量就可以判定下一步所采取的施工措施了，從優化施工順序角度出發，通常選擇周邊收斂和拱頂下沉就可以滿足要求了，如果是隧道淺埋處則還需增加地表下沉量測項目，如洞口位置。
1.2 施工安全
施工安全目前在所有工程項目施工中已經提高到了非常高的高度，各單位都非常關心這一問題，所以這也是為什么目前大多建設方都單獨對隧道監測進行招標，可見對其重視程度。從施工安全角度出發，變形方面的監測當然是必不可少的，也是判斷圍巖是否安全穩定的重要依據。除此之外，出于安全考慮還應對關鍵部位進行相應的應力量測，綜合判斷圍巖的穩定性。
以上分析表明了從施工安全考慮，初次襯砌內的混凝土內應力量測也是非常必要的，所以在選擇周邊收斂和拱頂下沉量測項目上，根據需要通常還要增加初襯混凝土內應力量測項目。
1.3 科學研究
如果從科學研究需要，則需要根據研究的要求，盡可能多選擇關于變形和應力方面的相關測試，除周邊收斂、拱頂下沉、地表下沉和初襯混凝土內應力量測外，通常還需要增加以下一些監測項目：圍巖內部位移、錨桿內力、二次襯砌內應力、圍巖壓力及層間支護壓力、型鋼支撐應力量測等項目。通過以上這些監測項目的實施，然后結合數值模擬分析等手段，可以在類似工程條件下對隧道設計和施工方案進行優化，包括開挖方式的選擇、支護結構及強度的選擇等，有利于進一步優化設計和施工組織方案，從而保證隧道建設投資的經濟性、設計的可靠性及施工的安全性。
1.4 監測項目選擇實例
對于業主而言，關心的莫過于隧道施工過程中的安全，所以任何隧道監測，安全肯定是放第一位的，所以在地質條件特別差的地段，只有變形方面的監測還是不夠的，選測項目中的應力監測也是非常必要的，下面就以杭千高速中的石灰?guī)X隧道洞口某一斷面為例，說明應力量測的重要性。

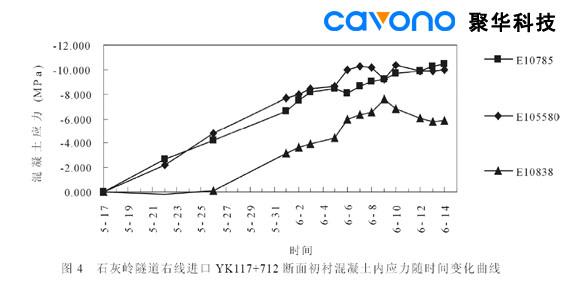

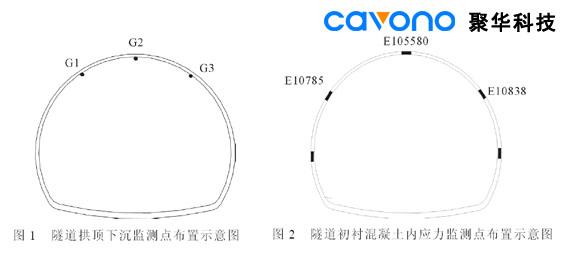

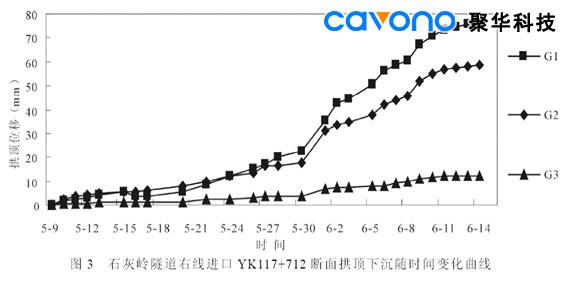

圖1 和圖2 分別是石灰?guī)X隧道右線進口
YK117+712 斷面拱頂下沉和混凝土內應力量測的布置示意圖，圖3 和圖4 分別為布置后各拱頂下沉監測點的變形曲線和混凝土內應力監測曲線。
通過以上拱頂下沉和初襯混凝土內應力分析可以看出：在第一階段（5 月9 日至5 月30 日），拱頂下沉變化比較小，而其混凝土應力增大卻比較大，是三階段中增大快的；在第二階段（5 月30 日至月11 日），拱頂下沉速率變大，此時混凝土內應力也相應增大，但增大速率較第一階段有所減小；第三階段（6 月11 日至6 月14 日）拱頂下沉變小，變形趨于穩定；而混凝土內應力僅有E10785 位置有所增大，速率與第二階段接近，而E105580 和E10838卻出現“反常”，其內應力反而減小。
從6 月11 日開始，由于拱頂下沉趨于穩定，且混凝土內應力也有所降低，對于這個情況，我們于6月13 日與施工單位進行了口頭通報，對于這反常現象，施工方認為已基本穩定，可以進行掌子面的開挖作業，但監測方根據數據有異常，應需再觀測幾天再做決定，業主也同意我方意見。果不出所料，于6 月15 日上午此斷面處發生了塌方，拱頂部的所有管棚均被壓斷。由于監測所起的作用，使業主做出了正確的決策，避免了人員的傷亡。
從上述也可以看出，并不是變形及應力數據變小了就認為穩定了，可以看出經過第二階段的發展，初襯支撐力已達到了極限值，數據減小可認為是達到了一種極限的相對平衡狀態的表現?？梢?jiàn)在這種關鍵位置選擇初襯混凝土監測項目的重要性，如果僅憑變形可能會得出變形減小趨于收斂穩定的錯誤結論，所以在這種位置通過增加初襯混凝土內應力量測，綜合判斷圍巖穩定是非常必要的。
公路隧道監測點的布置
選擇了監測項目后，就應該進行相應監測點的布置，這在規范中也有相關的規定，但是否所有斷面的布置都按規范嚴格進行，這是沒有必要的，如果布置位置不合適或太多，不但會降低監測效率，還增加了許多不必要的人力物力。監測點的布置也可同監測項目選擇的三方面來進行闡述，具體如下。
2.1 優化施工順序
從這方面出發，通常需要在斷面上布置拱頂下沉和周邊收斂等量測項目，以檢驗圍巖變形是否收斂，作為對二次襯砌的參考。此時布置時，對于拱頂下沉的三個監測點可分別布置于兩側拱腰和正中的拱頂，而對于周邊收斂，如果此斷面有拱頂下沉監測點了，可只選擇水平向位移，即只測水平收斂即可，相當于一個斷面布置5 個測點。這樣就比較便于量測，量測收斂時只需進行水平向量測，而拱頂?shù)娜齻€(gè)測點直接就可以通過全站儀進行方便的量測。這樣可大大提高監測效率，同時也保證了監測的可靠性。
2.2 施工安全
通常施工安全的測點布置需根據圍巖地質狀況而定，如果在洞口附近，由于通常圍巖較差，也是監測點布置的重點位置，通常需布置地表下沉、周邊收斂、拱頂下沉及初襯混凝土內應力量測點。對于具體的布置，如地表下沉主要需沿著邊仰邊的走向方向進行布置，特別是對于有松散堆積層高陡邊仰坡一定要在關鍵位置布置監測點，監測邊仰邊的變形，預測是否會發生洞口滑坡等地質災害。對于周邊收斂和拱頂下沉則與優化施工順序類似，至少需布置5 個測點，水平進行收斂量測，而在拱頂和兩側的拱腰進行拱頂下沉的布置。因?yàn)楣把ǔＪ菓?yīng)力較為集中之處，實踐也證明了許多隧道塌方均在拱腰位置出現，所以拱頂下沉監測點宜布置此處，
如果此處圍巖特差，可適當增加拱頂下沉監測點數量，在拱頂和拱腰之間根據需要可適當加密布置。
2.3 科學研究
如果需進一步進行相關的科學研究，則在布置面時的監測點應盡量布置完整，從而能得到完整數據進行分析，通常可以按規范進行布置即可，斷面不宜太多，盡量選擇較為典型的斷面進行各監測項目?jī)?nèi)容的布置，這樣在一個斷面監測項目多得到的數據也越完整，經過計算分析后可以驗并進一步優化設計方案。
結論
通過上述分析可以看出，監測項目的選擇及測的布置需根據監測目的來進行選擇，不應死套規，這對于監測工作者來說是至關重要的。選擇或置合適可以使監測效率事半功倍，反之則會浪費必要的人力物力且監測效率低下，下面總結幾點驗。
（1）監測的首要目的肯定是保證施工的安全，別是在隧道數量比較多時，一定要提高監測效率，然肯定顧此失彼，所以在選擇監測項目和測點布時一定要有的放矢，不能盲目進行。
（2）通常在隧道口布置時，可以選擇地表下沉、周邊收斂、拱頂下沉和初襯混凝土內應力四個監測項目；而在隧道內時，周邊收斂、拱頂下沉一般是必不可少的，初襯混凝土可根據圍巖狀況，有選擇的加以布置。
（3）周邊收斂、拱頂下沉通常是在同一斷面布置，所以布置時如果只考慮施工安全和優化施工順序，周邊收斂可只量測水平向的，而拱頂下沉三個測點分別安裝在拱頂和兩側拱腰，這樣有利于提高監測效率且能保證監測的可靠性。
（4）根據使用經驗，拱頂下沉由于量測方便、布置簡單且效果顯著，筆者認為它是所有監測項目的選擇，拱頂下沉可以加大布置密度，這樣可以顯著提高施工安全和監測效率。
參考文獻
[1]李曉紅. 隧道新奧法及其量測技術[M]. 北京： 科學出版社,2002.
[2] 交通部重慶公路科學研究所. 公路隧道施工技術規范(JTJ042-94)[S].北京：人民交通出版社, 1995.
信息來源：《工程勘察》，作者：王國欣，肖緒文，中國建筑第八工程局, 上海 200135
