項目概述

該項目是聚華科技參與的某高速公路橋隧結構安全監測工程，工程范圍包括光纖傳感監測設備生產、光纖傳感施工、采集數據工程化分析和系統調試工作。光纖傳感器施工包括傳感器安裝調試、光纖光通道熔接服務、光通路及解調儀調試。該高速公路路段位于山區，橋梁和隧道頗多，工程要求采用先進技術實現橋梁、隧道結構關鍵參數的實時采集，以確保為橋梁、隧道、邊坡結構安全運營提供必要的保障手段。



監測內容

監測內容包括：結構關鍵控制截面的應力、變形及結構的動力特性，變形指結構裂縫和橋墩支座水平位移。



總體設計

傳感設備采用聚華光纖光柵傳感系統，系統通過對采集數據的分析，能夠評估結構的安全可靠性，對關鍵監控參數值的異常變化實施報警處理，能及時發現問題。



產品選型

應變監測：聚華光纖光柵表面式應變計

溫度監測：聚華光纖光柵溫度計

裂縫監測：聚華光纖光柵裂縫計

位移監測：聚華光纖光柵位移計

數據采集：聚華光纖光柵機架式快速解調儀

調試系統：聚華光纖光柵在線監測系統

云服務器：阿里云服務器



工程說明

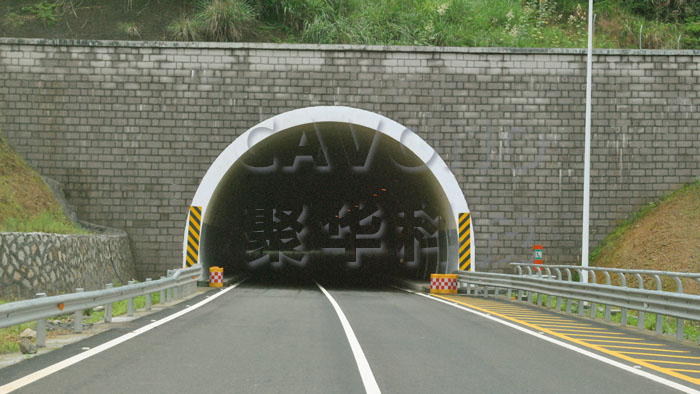

上圖為被監測的隧道之一，該段隧道經檢測，發現二襯厚度不足、二襯多處開裂、襯砌存在嚴重脫空等質量問題，受高速公路指揮部委托，聚華科技對襯砌結構混凝土表面應變、襯砌裂縫開合度、加固層與原襯砌間接觸壓力等物理力學參數進行安裝相應傳感器并進行在線實時監測。在隧道中安裝之后的裂縫計，對結構裂縫的開合度進行在線實時監測，該光纖光柵裂縫計的量程為10mm，測量精度為0.1mm。

該在線健康監測系統對完整實現了對橋梁、隧道等結構作長期監測，能夠獲得橋梁、隧道建成后荷載與結構行為的長期變化過程數據，監測所得的數據和分析結論不僅是理論研究和實驗室調查的補充，而且可以提高人們對于復雜結構的認識，提供了針對橋梁、隧道工程的科學養護依據。

截至目前數據監測平穩，整個系統運行安全穩定。
