項目概述
該項目是由合作方主導、聚華科技全程參與的既有高速鐵路路基段、橋梁段沉降監測工程，工程中，聚華范圍包括光纖傳感監測設備生產、光纖傳感施工、視頻監控施工、軟件系統開發和系統調試工作，該項目主要是監測新建高鐵線施工對既有高鐵線沉降的影響。光纖傳感器施工包括傳感器安裝調試、光纖光通道熔接服務、光通路及解調儀調試；視頻系統施工包括視頻探頭安裝、硬盤錄像機調試、光纖熔接及光端機連接調試。
監測監控內容
監測內容：路基沉降。
監控內容：新建高鐵線施工現場。
總體設計
傳感設備采用聚華光纖光柵傳感體系，視頻監控采用高速紅外攝像頭及光端機相關的布線方案，主光纜采用24芯光纜。
產品選型
沉降監測：聚華光纖光柵靜力水準儀
數據采集：聚華光纖光柵機架式快速解調儀
軟件系統：聚華光纖光柵在線監測系統
云服務器：阿里云服務器
工程說明

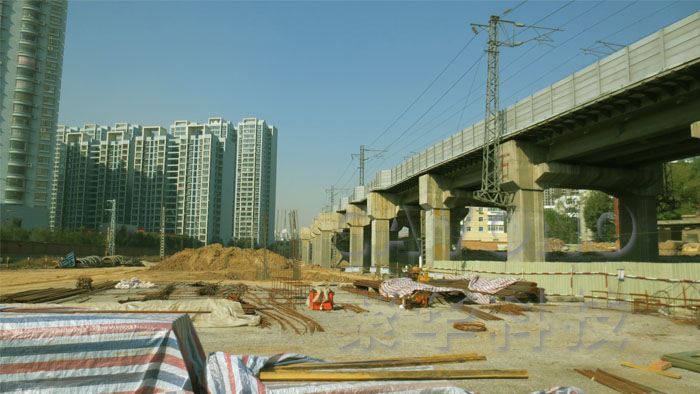

新建高鐵線施工和既有鐵路線現場，該項目要求能夠精確自動化監測施工對既有鐵路線的影響，主要是監測路基段、橋梁段的沉降數據。
該項目中，一個光纖通路可以將6~8支光纖光柵靜力水準儀串聯起來，與傳統機電式傳感器連接相比，光纖通路大大節省了項目布線和施工成本，同時，光纖傳感不受中短距離限制并可保證高質量信號傳輸。正因如此，光纖傳感技術才能夠在大型監測項目中迅速推廣開來。在此項目中，聚華科技除了提供光纖傳感設備外，還承擔光纖熔接服務及現場調試服務。工程人員在現場灌注防凍液，此防凍液可確保靜力水準儀系統能夠在零下30℃正常工作。在該項目組，一組通液通路有10支靜力水準儀組成，兩只間隔距離為30米。
該項目采用了聚華科技100mm量程的靜力水準儀，該靜力水準儀具有體積小、精度高、長期運行穩定等特點。安裝完成的橋梁段靜力水準儀，根據項目所在的野外環境情況，對設備進行了相應的保護。該項目從產品準備、設備生產、到技術施工完成共計歷時9個月，產品精度和技術施工工藝均滿足業主方要求，截至目前，數據監測平穩，系統整體運行正常。
