概述
電力系統是國家建設的基礎，是國民經濟的命脈所在，是支撐整個社會運行重要基礎體系之一。近年來隨著我國經濟的持續飛速發展，居民生活水平的迅速提高，電力需求在不斷增加，發電廠、變電站及配套線路被大量建設，對現代化建設所體現出的重要性越來越明顯。電力工業得到迅速發展，電力網絡的覆蓋范圍也迅速擴大。
電廠環境復雜傳統安防設備受限
電力作為國家重要的能源供給設施，安全防范自是重中之重，保證供電系統的安全運行已經成為電力管理部門的首要任務。在我國電力行業在安防系統中一直走在前列，需求與功能也隨著信息技術的發展而不斷完善與提高，傳統的人力管理已經無法符合電力應用的智能化、數字化的趨勢。
隨著電力系統自動化建設和改造不斷發展完善，電網企業大多已經實現了對遠程變電站/電網發電機組的遙測、遙信、遙控、遙調，即四遙功能。當前，各企業為了提高勞動生產率，增加經濟效益，開始對電力生產實現無人值守模式或者遠程遙控操作，網絡視頻監控系統-五遙作為對四遙的進一步補充和完善，越來越廣泛地被電力用戶應用到電力綜合生產管理調度之中。
但是目前，電力行業的監控也主要還是以變電站監控為主，而電力系統是由發電、輸電、變電、配電和用電等環節組成。而作為電力生產不可或缺的各環節，一些環節的安全防范還存在缺失，或者低層次技術應用階段，缺乏一些技術先進、安全可靠的安全防范手段。
首先從發電環節，中國已經經歷了一輪電廠投建及改擴建的高峰期，一批火電、水電、核電、風電以及其它能源發電廠相繼建成投產。電廠往往投資規模巨大，對安全生產和設備財產保有的要求很高，然而各電廠因其生產組織形式不同，工業環境有著其各自的異同。相同的是電廠一般占地范圍較大，大規模的裝備全廠覆蓋的入侵探測報警系統，存在施工、裝備以及探測效果的難題。而各電廠的環境因素比較復雜，使得傳統一些安防設備的使用受限。
傳統的線形對射探測設備，發射口易被堵塞，從而失效。而電子圍欄以及一些場形探測設備在高頻電磁干擾、高溫潮濕的環境下，易受干擾，造成設備工作的有效性明顯受到干擾。因此，發電廠周界安全防范入侵探測報警系統需要裝備環境應用性更強的系統。
然后是輸電環節，輸電線路是電網運行的命脈，是關系國計民生的關鍵，它在輸送能源的同時又相當?shù)拇嗳?，任何外力的破壞，都有可能造成大面積停電，甚至電網瓦解，給地方經濟發展和人民群眾生活及社會穩定帶來巨大危害。外力破壞(如盜竊、施工)、環境污染、自然災害一直是威脅電網安全的重大隱患，并有不斷增加的趨勢。目前電網企業還缺乏有效的防范手段和防范措施。而對于地震、臺風、洪水等自然災害有可能造成的電網大面積癱瘓，目前還缺乏系統性研究和評估，沒有建立相應的預警機制。
隨著現代光電傳感技術的發展，使用輕巧方便的分布式光纖壓力傳感器來代替原來的普通探測器陣列已成為可能，并因其優越的性能而具有巨大的發展?jié)摿Α９饫w監測技術是國際上七十年代后期才迅速發展起來的一種現代化監測技術，在航空、航天領域中已顯示了其有效性。在土木、交通、地質工程領域的應用才剛剛開始，并受到了各發達國家研究機構的普遍重視，發展前景十分良好。尤其是近年來開發的分布式光纖傳感技術，使光纖傳感的應用領域得到進一步拓展。

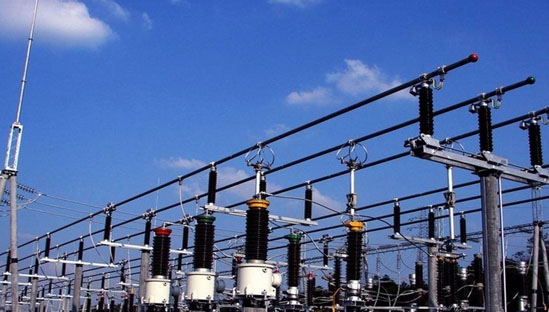

無人值守電站
隨著科學技術的飛速發展，運用自動控制技術、微機及網絡通信技術實現變電站設備的遙信、遙測、遙調、遙控已經成為變電運行的主流方式，并已在城、農網建設改造中廣泛采用。與此同時，無人值守電站的安全防范也成為應運而生的問題，電力設施、設備遭破壞的情況屢有發生。因此，變電站園區周界入侵探測報警系統，成為保證變電站安全運行的外層、必要屏障。
綜合電網調度運行的實際狀況，無人值守變電站的周界入侵探測報警系統有其一些特殊的性能要求：
1變電站多呈分散式分布，有些處于偏遠地區，環境復雜、氣候狀況多變。周界入侵探測報警系統要求在潮濕、干旱環境下均能良好運行，受風、雨干擾小，不受雷、電影響。
2變電站無人或少人值守，一旦周界發生入侵報警，則需調集人力或出動警力趕赴現場，因此要求入侵探測報警系統性能穩定，誤報、漏報率低。
3目前屬于無人值守變電站管理模式的多為超高壓和高壓變電站，變電站園區處于高壓、強電磁的環境當中，要求設備能夠穩定、良好運行。
4遠程監控，集控站分控中心、調度局監控中心、其它職能部門相關領導應能分級、分權限進行監控、調度、報警。
光纖振動傳感技術采用光纖作為前端介質，同時通過光纖將前端信號傳輸至監控中心主機主，主機響應后通過電力專網向遠程調度中心或市局、上級機構傳輸信號，實現遠程實時監控。
![聚華電力解決方案拓?fù)? src=]()
高壓電塔安全監控系統
眾所周知，高壓電塔危險性極強，別說是靠近塔架，就連塔架附近一定區域都需作無人區隔離，保證一定的安全距離。然而，攀爬塔架的新聞卻依然時有發生。可能造成人員傷亡，也有因人道主義救助切斷供電而造成的大范圍電力中斷，給工業生產、人民生活帶來干擾。因此，如果能在靠近塔架的無人區域，或者塔架底部布設報警裝置，在意識到可能有人員進入的早期，及時預警，及時進行干預，將危險及早扼制，對于電力供給的安全運行與人民生活都能起到很好的保證。
光纖振動傳感技術通過埋設在無人區高壓塔架周?chē)墓饫|，或者綁扎在高壓塔架底部支架上的光纜，在有人員進入禁行區，或開始攀爬塔架的時候，第一時間進行報警。安保人員通過監控室顯示的塔架位置及時進行定位，并出動人員及早進行干預。能有效將危險及早進行扼制。
輸電干線安全監控
輸電線路是電網運行的命脈，是關系國計民生的關鍵，它在輸送能源的同時又相當?shù)拇嗳?，任何外力的破壞，都有可能造成大面積停電，甚至電網瓦解，給地方經濟發展和人民群眾生活及社會穩定帶來巨大危害。外力破壞(如盜竊、施工)、環境污染、自然災害一直是威脅電網安全的重大隱患，并有不斷增加的趨勢。目前電網企業還缺乏有效的防范手段和防范措施。而對于地震、臺風、洪水等自然災害有可能造成的電網大面積癱瘓，目前還缺乏系統性研究和評估，沒有建立相應的預警機制。
利用光纖傳感技術對輸電線路進行安全監控，是采用沿輸電線路布設的光纖單芯定位等一系列創新技術，通過對輸電線路上發生的觸碰(或刮擦)光纜、接頭盒、光芯等擾動的實時監測，采集和分析信息，判定擾動發生的位置、類型、強度，以幫助線路維護人員及時發現輸電線路的破壞行為。該系統解決了當前輸電干線安全缺乏有效監測手段的問題，不僅能夠在事件發生時實時監測、準確定位、智能分析，還可以實現對事故發生的預警，有效解決對線路損毀的預警監測，為安保人員提供告警、智能分析和輔助決策支持。
該系統解決了輸電干線遠程長距離傳輸?shù)那闆r下，無法進行無源(不需電力供給)的定位安全實時監控。安裝便捷，只需沿被監測線路布設一根光纜，光纜的兩端使用光纖連接器分別接入信號檢測子架、信息處理子架(近端)和遠端單元(遠端)，可完成系統安裝而不影響線路正常使用。
分布式溫度傳感監測

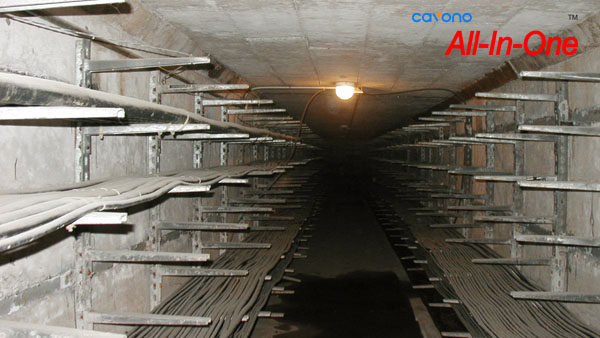

電力設備安全運行一直是電力、鋼鐵、石化等行業高度重視的問題。多年來，雖然采取了不少安全措施和技術，仍然存在著不少隱患，安全事故仍時有發生。電廠與變電站電纜橋架、電纜隧道、電纜夾層、電纜溝、電纜豎井、開關設備、變壓器、電阻排等電力設備在長期的高壓中常因發熱而老化引起火災，而一旦發生火災，除了自身設備的損壞之外，更將因?yàn)楣╇姷姆钦Ｖ袛嘟o社會經濟發展帶來極大的損失。
經過多年來火災調查研究發現，大多數的火災事故都是由于溫度過高引起的?；馂?zāi)形成發展的過程大致分為以下幾個步驟：發熱—陰燃—冒煙起火—火苗竄起—火勢擴大蔓延—大火燃起形成火災。從該過程分析，如果能夠在火災潛伏期溫度緩慢的上升過程中就能即時發現火災隱患并采取相應措施，無疑是防范時機。
由于當前使用的“傳統形式的火災探測系統”智能化技術滯后，當這些火災探測器工作時，火災已處于初期甚至中后期階段，且損失和災害多數已經發生和形成，無法真實地實時地及早發現和分析并且杜絕初期的火災事故隱患，故而難以實現其“預警”的目的與作用。因此，如何在火災隱患的潛伏期及時發現并控制火災的形成，積極主動的、行之有效的從根本上杜絕火災的發生，無疑具有非常重要的意義。
傳統形式的火災探測系統其傳感部件通常是電磁式元件，而在電力行業的應用場合，設備上都有著高壓，它的周?chē)泻軓?qiáng)的電磁干擾，導致傳統的探測器誤報、漏報時常發生。因此迫切需要有一套可靠的、高性能的自動化系統來對電力設備的溫度進行有效的實時監測及報警，以便及時采取預防措施，避免火災及停電事故發生。
分布式光纖測溫傳感技術是測溫技術。DTS分布式光纖溫度傳感完全不同于傳統的以電信號為基礎的溫度傳感系統，無論是從測量技術的難度、測量溫度的內容及指標，還是從測量的場合和范圍都提高到了一個新的階段。分布式光纖溫度傳感器系統，能在整個連續的光纖上，以距離的連續函數形式，測量和顯示出光纖上各點的溫度值。這種技術只需一根光纖就可以測量十公里距離的溫度。國內外工程應用經驗表明，對于電力系統的溫度監測，分布式光纖溫度傳感系統是一種十分有效的監測設備。

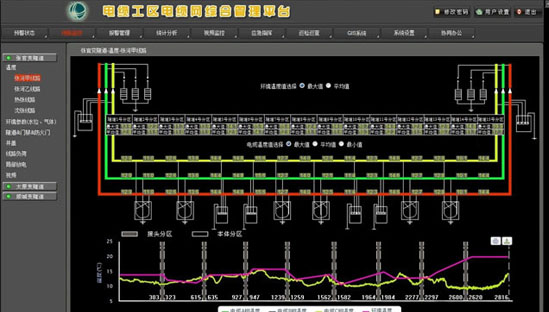

分布式光纖測溫系統基于光纖、激光和信號處理技術。采用光纖作為溫度信息采集的傳感器。通過測量入射激光在光纖中不同距離處產生的散射波，測知沿光纖分布的各點的實時溫度信息。該系統專門應用于區域(多點、線性、面型)測溫，并可以實現對溫度引起的過熱、過冷、火情隱患等進行預判和報警。
大量的實際應用和測試證明，分布式光纖測溫傳感技術具有極好的穩定性和可靠性，誤報率、漏報率極低。加之光纖抗腐蝕、耐高溫、無靜電和無輻射的特質。使得系統為各種基于溫度檢測的工業需求提供了穩定、可靠和經濟的解決方案。
綜上所述，光纖傳感技術可以整體解決電力行業各個環節從安全防范至安全生產的綜合安全監控，自身的很多性能優勢能夠十分方便的實現對整個行業的多項安全監控，即將得到電力行業的廣泛重視，并開始被廣泛應用。
關于聚華分布式式測溫系統

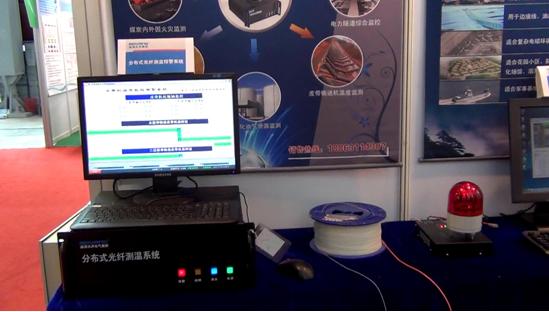

聚華分布式光纖測溫系統JH-DTS-A8000線型火災探測器，集光、電、機械、計算機和微弱信號檢測等高新技術為一體，可實現大范圍空間溫度分布式實時測量，具有測量距離長、無測量盲區、實時監測、可精確定位等優點，在交通隧道、地鐵、電力、石化、水利等領域均有廣泛應用。
關于聚華科技
杭州聚華光電科技有限公司是一家基于物聯網光纖傳感器技術從事土木工程結構健康監測與預警管理的高新技術企業，聚華是光纖光柵傳感器產品提供商和土木工程結構健康監測一站式解決方案優質合作伙伴。公司專注于橋梁、隧道、邊坡、基坑、地鐵、礦山、電力等土木工程領域的結構健康監測相關產品的研發、生產、推廣與應用，以提供野外光纖傳感器自動化監測產品、工程結構安全監測一站式解決方案見長。主要以光纖光柵傳感器技術、分布式光纖測溫技術、工程安全自動化云計算軟件、工程化專業領域數據分析為技術核心。r786.cn
